產品技術參數:
| 型號 |
規格 |
|

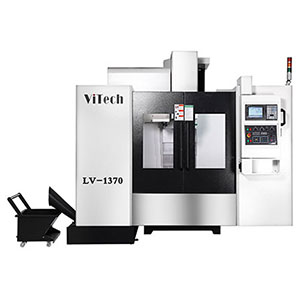

LV-1370 |
| |
項 目 |
單 位 |
數 值 |
| 行程 |
Ｘ軸 |
mm |
1300 |
| Ｙ軸 |
mm |
700 |
| Ｚ軸 |
mm |
700 |
| 主軸鼻端到工作臺面距離 |
mm |
120~820 |
| 立柱導軌面到主軸中心距離 |
mm |
770 |
| 工作臺 |
尺寸 |
mm |
1400×600 |
| T型溝(尺寸X數量) |
mm |
18x5x100 |
| 最大載重(平均分布) |
Kg |
850 |
| 主軸 |
主軸轉速 |
r.p.m |
8,000 |
| 主軸傳動方式 |
|
皮帶式 |
| 錐度 |
# |
BT-40 |
| 移動 |
三軸快速移動 |
M/min |
32x32x30 |
| 切削進給 |
mm/min |
1-10,000 |
| 最小輸入單元 |
mm |
0.001 |
| 定位精度mm |
mm |
JIS±0.004/300mm |
| 重復定位精度mm |
mm |
JIS±0.003mm |
| 圓盤式刀庫(ATC) |
刀具數 |
把 |
24 |
| 刀柄規格 |
|
BT-40 |
| 選刀方式 |
|
雙向任意 |
| 刀具交換時間 |
sec |
T-T：3.0sec |
| 最大刀具重量 |
Kg |
7 |
| 電機 |
主軸 |
KW |
15 |
| X/Y軸 |
KW |
3.0 |
| Z軸 |
KW |
4.5 |
| Ｘ,Ｙ,Ｚ導軌 |
螺桿形式 |
mm |
滾珠螺桿￠40/P12/C3 |
| 滑塊形式 |
P級 |
X/Z滾柱線軌45mmx6滑塊,Y.滾柱線軌45mmx4滑塊 |
| 油箱容積 |
切削液水箱 |
L |
400 |
| 潤滑系統 |
L |
1.7 |
| 數控系統 |
型號 |
|
三菱M70B |
| 其它 |
電源容量 |
KVA |
30 |
| 重 量 |
KG |
7900 |
| 氣壓需求 |
KG |
≧6 |
| 面積需求(L*W*H) |
mm |
3500x3005x3200 |
|
